Funktionsweise des Stirlingmotors

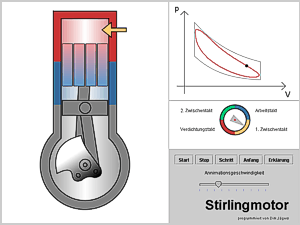

Sie können hier die Funktionsweise eines Heißluftmotors mit Hilfe eines Java-Applets nachvollziehen. Dieses startet in einem separaten Fenster, wenn Sie auf das unten stehende Bild klicken. Sie finden dort eine schematische Darstellung des Motors (links). Rechts ist das Arbeitsdiagramm sowie die Anzeige des gerade durchlaufenen Arbeitstaktes angeordnet. Unten befindet sich die Steuerung des Applets [Bedienungshinweise].

Zum Starten des Java-Applets bitte auf dieses Bild klicken

Der Zylinder dieses Stirlingmotors wird im oberen Teil geheizt und im unteren Teil gekühlt. Dies ist durch die blaue respektive die rote Färbung symbolisiert. Die Richtung des Wärmeflusses in bzw. aus dem Arbeitsmedium wird durch einen gelben Pfeil verdeutlicht. Im Arbeitsdiagramm ist der idealisierte Stirling'sche Kreisprozess grau dargestellt. Der tatsächliche Kreisprozess ist dagegen rot eingezeichnet. Der jeweilige Zustand des Systems kann aus dem Punkt, der sich im Laufe der Animation auf dieser roten Kurve bewegt, abgelesen werden.
